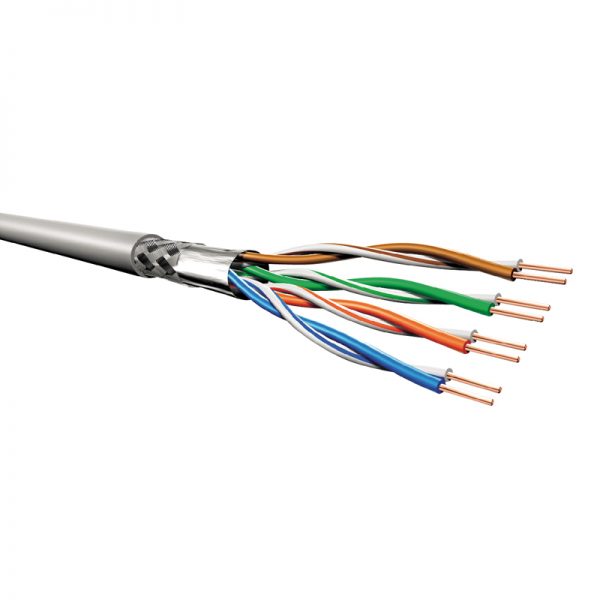

CPR 6727-C SF/UTP
- Leírás
- Műszaki jellemzők
Leírás
A kábel alkalmas az EN 50173 Ed. 2; ISO/IEC 11801 Ed. 2 szerinti strukturált kábelezési rendszerek megvalósítására
Ideális beltéri felhasználásra a Class D osztályban 1GbE-ig az IEEE 802.3ab szabvány szerint, Voip és PoE hálozatok kiépítésére.
Tanúsítványok és engedélyek
Ez a termék a DELTA nemzetközi független laboratóriumokban lett bevizsgáltatva az 5E kategóriába tartozó adatátviteli kábelek
– ISO/IEC 11801 Ed. 2.: 2011;
– IEC 61156-5 Ed.2.0: 2009;
– EN 50173-1:2011;
– EN 50173-2 amendment A1:2010 included;
– EN 50288-3-1:2003;
– ANSI/TIA-568-C.2
szabványai szerint.
A tanúsítvány letöltéséhez kattintson ide!
Csomagolás : doboz: 305 m – dob: 1000 m
Műszaki jellemzők
Szigetelés (belső köpeny) anyag | átmérő | HDPE (nagy sűrűségű polietilén) max. átmérő 1,07 mm |
Belső vezeték – anyag | átmérő | Tömör tiszta réz | AWG 24/1 (0,51 mm) |
Kábel átmérője | 6,3 mm |
Teljeskörű árnyékolás | Al/PET fóliával árnyékolt + ónbronz levezető szál |
Külső kábelköpeny – anyag | szín | PVC-LSZH | szürke RAL 7032 |
Ólommentes | Igen |
Kábel súlya | 46 kg/km |
Mechanikus és környezeti tulajdonságok
Használat | Beltér |
Hajlítási sugár telepítés során | 50 mm (8 x külső átmérő) |
Hajlítási sugár telepítés után | 25 mm (4 x külső átmérő) |
Max. húzószilárdság | 110 N (max. 11 kg ) |
Telepítési hőmérséklet | 0°C-tól +50°C-ig |
Működési hőmérséklet | -20°C-tól +75°C-ig |
Tűzzel szembeni viselkedés
Lángterjedés | EN 60332-1-2 |
Halogénmentesség – csak az LSZH köpenynél | EN 50267-2-1; IEC 60754-1 |
Füstkibocsátás (csak az LSZH köpenynél) | EN 50268-2; IEC 61034 |
Hőleadás | 637 (PVC) és 474 (LSZH) MJ/km |
Elektromos tulajdonságok 20°C-on
DC hurokellenállás | 16,8 Ohm/100 m |
Szigetelési ellenállás | 5 GOhm x km |
Kölcsönös kapacitás | 49 pf/m |
Kapacitív asszimetria | 1000 pF/km |
NVP | névleges terjedési sebesség | 68% |
Max. terjedési késleltetés | 480 ns/100 m |
Jellemző impedencia (ellenállás) | 100 ± 15 Ohm |
Dielektromos szilárdság | 1,7 kVac / 2 sec |
